Anwendungsbereich: Bürogebäude und Praxen
Unteranwendung: Fassadenbeleuchtung
Technologie: LED, Sonderleuchte, für dieses Projekt erstellt
Das Projekt
Der Neue Wall ist eine Geschäftsstraße in der Hamburger Innenstadt, der sich über rund 580 Meter vom Jungfernstieg bis zur Stadthausbrücke erstreckt und vom Alsterfleet und Bleichenfleet begrenzt wird.. Der Neue Wall gehört zu den zehn führenden Luxus-Einkaufsstraßen Europas und deren Geschäfte und Gastronomie sind ausnahmslos auf Konsumenten mit hoher Kaufkraft ausgerichtet.
Der Auftrag von LuzLicht bestand in der Beleuchtung der Fensterleibungen mit wasserfesten, zentimetergenauen Lichtleisten.

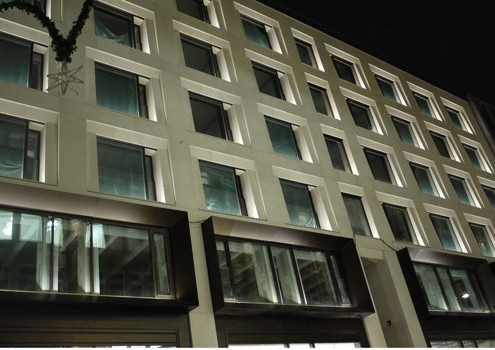

Über der hohen Schaufensterfront im Erdgeschoss sind 4 Fensterleibungen (frames) aus Bronze eingelassen, deren Ausschnitt sich zur Strasse hin öffnet. Die Fensterfront der Geschosse 3 bis 6 besteht aus weißem Jura Kalkstein. Es galt also eine Lichtfarbe zu finden, die mit beiden Materialien gut korrespondiert.
Die Ausschnitte sind so gestaltet, dass das Licht aus dem Sockel der Leibung sich sanft und in verschiedenen Schattierungen über die Leibung verteilt. Die Aufgabe der vergossenen LED-Module besteht darin, die Leibung exakt auszuleuchten, dabei möglichst wenig Streulicht zu erzeugen, um neuen Licht-Smog zu vermeiden.
LuzLicht Service & Qualitätsaussage
Als Ihr Licht Experte, helfen wir Ihnen beim Strom sparen. Die in den Leuchten verwendeten Leuchtmittel entsprechen der Energieeffizienzklasse A.
Im Falle einer Revision können die Profile 1 : 1 ausgewechselt werden. LuzLicht garantiert dabei die Wiederbeschaffung der LEDs mit dem gleichen Farbort. Sollte sich zum Zeitpunkt einer Revision die LED-Technologie überholt haben, bietet LuzLicht die Technologie an, die das gleiche Helligkeitsniveau schafft. Alle LEDs in den Profilen sind stromgesteuert und können sich auch bei Volllast nicht überhitzen. Dies ist wesentlich auch für den Bestand der Vergussmasse.
Kundenstimmen und Projekterfolg
„Super!“
Herr Dipl.-Ing. Hauke Giesecke, team licht
„Die Zusammenarbeit mit LuzLicht war professionell organisiert und technisch und optisch einwandfrei.“
Herr Dipl.Architekt Niels C. Vagt, Kleffel Papay Warncke, Architekten
„Wir sind mit der Umsetzung sehr zufrieden.“
Uwe König, MOMENTI GmbH
„Durch den Einsatz der Leuchtdioden kann die Neue Wall-Seite bei Volllast mit 1.400 W beleuchtet werden. Da das Helligkeitsniveau durch eine 1 – 10V-Schnittstelle auf 50% gefahren wird, reduziert sich der Stromverbrauch dementsprechend. Der Verbrauch der Fleetseite beträgt 1.050 W bei Volllast.“
Rainer Schubert, LuzLicht
Die technische Herausforderung und Lösung
Das Licht sollte möglichst nur die Fensterlaibungen beleuchten, um keinen Licht-Smog zu produzieren und keine umlegenden Gewerbe zu beeinträchtigen.
Erreicht wird dies, indem die hocheffizienten, warmweißen LEDs durch eine 30°- Linse ausgerichtet werden. Die LED-Profile sind zentimetergenau konfektioniert, so dass sie exakt in die Leibung passen. Sie liegen zusätzlich IP67 vergossen in Aluminium-Rahmen. Die Anforderungen des Bauherrn schloss Standardleuchten aus, weil diese an den Rändern der Leibung Schatten geworfen hätten.
Als Basis für die LED-Leisten diente die Standardleuchte LE-Profil-18-68 , die den Anforderungen hinsichtlich Abstrahlwinkel (30°) und IP-Schutz (IP68) angepasst wurde.
Die unterschiedliche Länge der Niedervoltleitungen (sekundär) erforderte den Einsatz von Konvertern, die die Nachjustierung der Ausgangsspannung erlaubte. Dazu musste die ankommende Spannung an den Leuchten auf den Konverter abgestimmt werden.
Wegen des IP-Schutzes mussten alle Leuchten in eigener Fertigung mit einer speziellen Gussmasse eingegossen werden.
Weitere Partner und Kontakte
| Firmenname | Adresse / Link | Unser Kontakt |
|---|---|---|
| Bodo Wascher Elektrotechnik Hamburg GmbH | Posener Str. 3 23554 Lübeck 0451-40 80 8-0 | Herr Rose-Sardina rose@wascher-hamburg.de 0177 / 60 80 849 |
| team licht Lichtplanung | Weidestr. 128 22083 Hamburg | Herr Hauke Giesecke h.giesecke@teamlicht.de (0) 40 334 21 382 |
| Kleffel Papay Warncke Architekten | Michaelisstraße 22 20459 Hamburg 040-355 55 195 | Herr Niels C. Vagt n.vagt@kpw-architekten.de |
| Zechbau GmbH Niederlassung Hamburg | August-Bebel-Allee 1 28329 Bremen 0421 / 4 10 07-0 | Herr Guido Verbeek gverbeek@zechbau.de 040 66946-184 |
Eingesetzte Produkte
Die in dem Projekt eingesetzten Produkte sind online nicht erhältlich.
LED-Leisten: LE-Profil-18-44
PWM-Steuerung: WCM-MonoDim-10A
Konverter: W-2632-DC-24-750
Rufen Sie uns einfach an, unsere Experten beraten Sie gerne zu Ihrem Projekt.
